一、適用場合

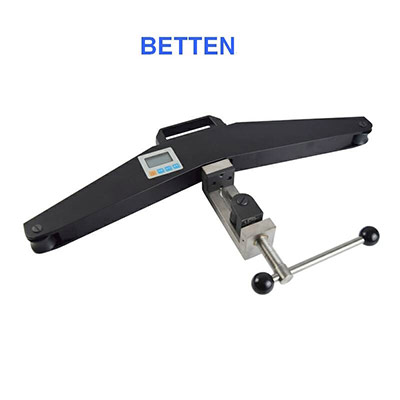

BDR-20便攜式數顯線索張力測試儀0-2噸繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。

二、功能特點

1、具有張緊力的繩索結構，不需拆卸即可直接測量。

2、重量輕、結構簡單、操作方便，適用于任何場合。

3、性能穩定、測量精度高，具有系統自動補償功能，當被測索規格與測力儀索號規格相同時，在額定量程內精度可達2%以內。

4、具有十五種線徑測量功能、測量范圍更寬。

5、使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。

6、精度等級：最大功能的2～6%（取決于繩索形式和特點）。

7、繩索直徑：¢6～¢40mm。

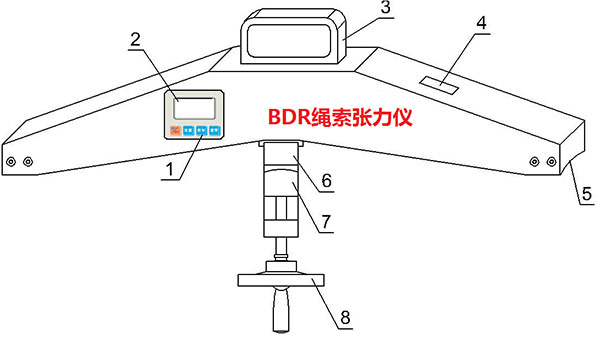

三、BDR繩索張力儀的外形結構

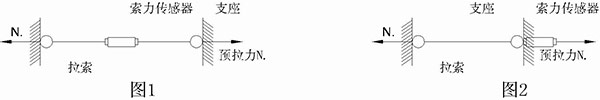

這種測力方法的投入大，只適用于試驗研究和噸位大、要求高的個別工程，不適用于布索量大的預應力結構工程。

非介入式測力的方法也有兩種，一種是震動頻率測量法，即索的自振周期T與索內張力H、索長L、索的質量W成函數關系，由公式可知測出了索的震動周期T就可算出索內的拉力H，原理比較簡單，但將震信號轉化為信號，經計算機處理后再輸出索力值。這個過程需要的儀器設備多，工人掌握的難度大，也不便于高空作業。另外索端的支承條件對震動周期有影響，對索力測量的精確度也有影響。另一種測量索力的原理是基于力學原理，如下圖所示，索力的橫向位移δ與索的拉力H、橫向力P和索的長度之間有函數關系。位移保持一定數值情況下，索拉力H越大，橫向作用力P越大。

用力傳感器將橫向力P輸出，經微處理器處理后轉化為索拉力，然后再用液晶顯示。上述原理也比較簡單，但橫向力與索力之間的關系，尚與索的直徑、斷面構造.繩索的延伸率和拉力的大小等有關，我們通過微處理器的修正和精確的標定等處理后獲得正確而又穩定的索力。能過試驗和檢驗，已達到國外同類產品水平。
