IMP-TENS-CO測量系統是一種移動的分析工具，用來比較旋轉系統中線材和纜繩的張力差異。這個系統需要PC來支持工作.

依靠具有專利權的測量方法，僅需一個傳感器就能測量多個點的張力.

測量結果可以通過數字顯示，也可以存儲為ASCII碼. 在力-時間線性圖上，可以看出張力的時間變化規律. 當超出設定的力的范圍時, 產生一個報警信號.因此在張力監控條件下，絞線和合股的質量可以得到保證.

零部件在設備上的安裝非常簡單快捷

這個系統設計為檢測和調整張力的移動設備.不適用于各種條件下的長時間測量.

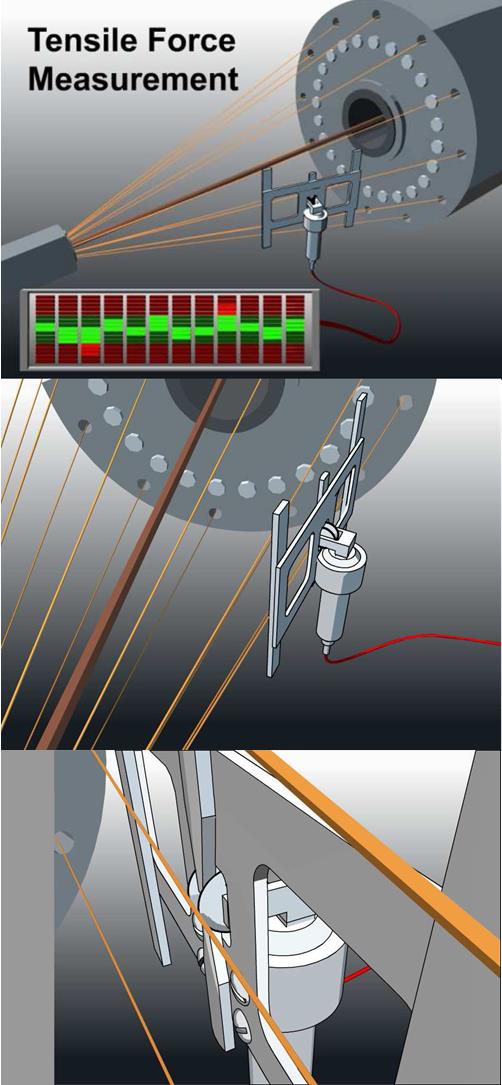

IMP-TENS-CO 系統測量的原理

張力測量是建立在被測材料相對于運動方向產生一定角度的基礎上實現的.

使材料變形的力與被測張力時成正比例關系的.如果想測量出張力，那么材料的變形角度必須知道.

這個原理通常被叫做 '3 輪系統'.

這是很多張力測量的基礎.

根據這個原理，用一個外部固定安裝的設備區測量旋轉機械里的線材張力是可能的.

通過旋轉每一條線都會到達張力傳感器.  有一個從上至下的斜坡. 在斜坡的制高點上有一個力學傳感器.線纜經過傳感器的角度是精確設定的.

當線材經過時，傳感器測量線材的張力.

5°的變形就可實現精確的測量 ,相當于傳感器包圍角10°.

在這個過程中線材的機械負載非常小, 因此損傷可忽略不計.

非接觸操作指示器記錄機械旋轉速度和識別每一根線材.

我們可以建議您如何操作，請?zhí)顚懠夹g(shù)問卷表.

條件:

所有被測量的線材必須在相同半徑的軌跡上旋轉.

旋轉速度不能超過 (外圍速度) 1 m/sec.

在測量過程中線材接觸傳感器的角度不能變化.

Restrictions:

有合適張力的被測量線材最大不能超過4 mm 直徑 (銅線). 僅有直線(無彎曲) 可以測量.

一個旋轉周期 內每條線材有一個張力值被記錄下來. 最多有32條線材的張力可以立刻顯示在力-時間圖中.

每個位置進行長久測量時不可能的
